Histeresiak nola eragiten dion zirkuituaren errendimenduari, egonkortasunari eta eraginkortasunari
2026-05-14 63

Histeresia elektronikako kontzeptu garrantzitsu bat da, sistema batzuek aurreko egoeran oinarrituta zergatik erantzuten duten desberdina azaltzen duena.Sarrera-aldaketa txiki bakoitzari berehala erreakzionatu beharrean, sistema histeretikoek egonkortasuna hobetzen eta nahi ez diren aldaketak murrizten laguntzen duen memoria-efektua erabiltzen dute.Jokabide hau oso erabilia da konparatzaileetan, Schmitt-en abiarazleetan, sistema magnetikoetan eta potentzia-elektronikoetan, zirkuitu funtzionamendu fidagarriagoa sortzeko.Histeresia nola funtzionatzen duen ulertzeak errendimenduan, eraginkortasunean eta diseinu elektroniko praktikoan duen eragina azaltzen laguntzen du.

Katalogoa

Zer da histeresia zirkuitu elektronikoetan?

Zirkuitu elektronikoetako histeresia sistemaren irteera egungo sarrera-baldintzen araberakoa ez ezik aurreko funtzionamendu-egoeren araberakoa den baldintza bati egiten dio erreferentzia.Kommutazio-atalase bakarra erabili beharrean, sistema histeretikoek normalean aktibazio- eta desaktibazio-puntu bereiziekin funtzionatzen dute.Atalase horien arteko desberdintasunak histeresi leiho bat osatzen du.

Elektronika praktikoan, histeresiak memoria efektua sortzen du.Gailu bat egoera aldatzen denean, ez da berehala alderantzikatzen sarrera-baldintzak kontrako noranzkoan apur bat aldatzen direnean.Portaera horri esker, sistemak funtzionamendu aurreikusgarriagoa mantentzea ahalbidetzen du baldintza aldakorretan.

Histeresia oso erabilia da:

• Zirkuitu konparatzaileak

• Schmitt abiarazleak

• Potentzia-elektronika

• Biltegiratze sistema magnetikoak

• Industria-kontrol-sistemak

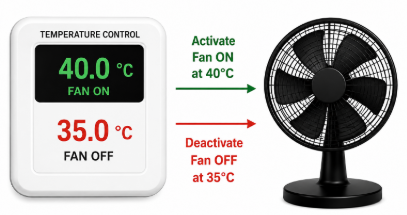

Irudia 2. Tenperatura kontrolatutako haizagailuak funtzionamendu egonkorrerako pizteko eta itzaltzeko atalase bereiziak erabiliz

Adibidez, hozteko haizagailu bat aktibatu daiteke 40°C baina aktibo mantendu tenperatura azpitik jaitsi arte 35°C.Desberdinak erabiliz ON eta OFF atalaseak txirrindularitza azkarra eragozten du funtzionamendu-baldintzak ezarri-puntutik gertu aldatzen direnean.

Histeresirik gabe, atalase-mailetatik gertu funtzionatzen duten sistemek etengabe erreakziona dezakete seinale txikien v ariat ioien aurrean.Jokabide honek erreleen berriketa, abiarazte faltsuak, funtzionamendu ezegonkorra eta gehiegizko aldaketa-jarduera sor ditzake.

Baldintza aldakorren baitan erabakiak hartzeko egonkorra onartzen duen gaitasuna dela eta, histeresia printzipio garrantzitsua izaten jarraitzen du diseinu elektroniko modernoan.

Histeresia nola funtzionatzen duen sistema errealetan

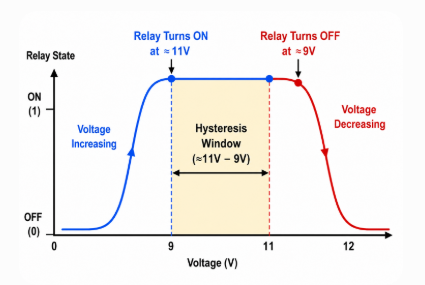

Irudia 3. Errele-aldatze-jokaera Histeresi-leiho batekin ON eta OFF atalase bereiziak erakusten dituena

Histeresiaren adibiderik errazenetako bat erreleen funtzionamenduan agertzen da.

Imajinatu a 12V-eko errelea elikadura aldakorreko iturri batera konektatuta.

Erreleen aldaketen portaera

• Tentsioa pixkanaka handitzen da 0V-tik aurrera

• Errelea 11V gutxi gorabehera aktibatzen da

• Tentsioa gutxitzen doa poliki-poliki

• Erreleak aktibo jarraitzen du

• Errelea azkenik 9V-tik gertu itzaltzen da

Aktibazio- eta desaktibazio-tentsioaren arteko diferentziari deitzen zaio histeresiaren leihoa.

Erreleak aldi baterako bere aurreko egoera mantentzen du, tentsio-aldaketa txikiei berehala erantzun beharrean.Printzipio hori bera zarata elektrikoak, tentsio-uhinak, interferentzia elektromagnetikoak (EMI) eta fluktuazio termikoak eragindako sistemetan agertzen da.Asaldura hauek v ariat ioi txikiak sar ditzakete seinaleetan eta funtzionamendu-baldintzetan, eta, ondorioz, atalase-portaera egonkorra zailagoa da histeresirik gabe mantentzea.

Histeresia egoera aldakorren atalasearen erabakiak egonkortzen ditu eta osagaien bizitza laburtu dezaketen gehiegizko aldaketa-gertaerak murrizten ditu.Horregatik, histeresia nahita sartzen da sistema elektroniko moderno askotan.

Histeresiaren oinarrizko printzipioak eta kausak

Histeresiaren ezaugarri definitzailea da memoria portaera.Sistema histeretiko batek egungo baldintzen eta aurreko funtzionamendu-egoeren arabera erantzuten du.Ondorioz, sarrera handitzeak eta sarrerak txikitzeak erantzun bide desberdinak jarraitzen dituzte.

Horrek sortzen du ezaugarria histeresiaren begizta.

Tasa-Menpekoa vs Tasa-Independientea Histeresia

Ezaugarri	Tarifa-Independentea	Tarifaren araberakoa
Erantzuna	Gehienetan aldatu gabe	Abiaduraren arabera aldatzen da
Sentikortasuna	Baxua	Alta
Aplikazio tipikoak	Iman iraunkorrak	Potentzia-elektronika
Ingeniaritza Erabilera	Atxikipen magnetikoa	Kommutazio dinamikoaren analisia

Histeresiaren kausa nagusiak

• Domeinuen Lerrokatze Magnetikoa

Material magnetikoetan, domeinu magnetiko mikroskopikoak partzialki lerrokatuta egon daitezke kanpoko eremu magnetikoa kendu ondoren ere.Lerrokatze hondar honek histeresi magnetikoaren portaerari laguntzen dion memoria-efektua sortzen du.

• Karga-harrapaketa

Gailu erdieroaleetan, harrapatuta dauden karga elektrikoek aldaketa-erantzunak atzeratu ditzakete eta gailuaren portaera aurreko egoera elektrikoen mende egotea eragin dezakete.Efektu hau memoria teknologietan eta transistoreetan oinarritutako sistemetan ikusten da.

• Efektu mekanikoak eta termikoak

Mugimendu mekanikoak eta tenperatura v ariat ioiek sarrerako eta irteerako portaeraren arteko erantzun atzeratuak sar ditzakete.Efektu horiek maiz ikusten dira errele, sentsore eta tenperatura-erregulatutako sistemetan, non aldaketa fisikoek sistemaren errendimenduan eragiten duten.

• Feedback Positiboa

Zirkuitu elektroniko askok nahita sortzen dute histeresia feedback-sareen bidez.Feedback positiboak aldatzeko atalaseak aldatzen ditu eta portaera kontrolatuagoa sortzen laguntzen du.Ikuspegi hau oso erabilia da konparatzaileetan, Schmitt-en abiarazleetan eta eragiketa-anplifikadoreen zirkuituetan seinalearen egonkortasuna hobetzeko baldintza aldakorretan.

Histeresi magnetikoaren begiztak ulertzea

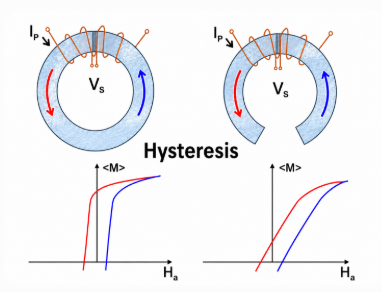

Irudia 4. Histeresi magnetikoaren begizta magnetizazio-bide desberdinak erakusten dituen eremu magnetikoak aldatzean

Material magnetikoek histeresi portaeraren adibide argienetako bat eskaintzen dute.Histeresi magnetikoa kanpoko eremu magnetikoa kendu ondoren materialek magnetizazioa mantentzen dutenean gertatzen da.

Material ferromagnetikoak hala nola, burdina, nikela, kobaltoa eta silizio-altzairua modu naturalean efektu hori erakusten dute, barne-domeinu magnetikoak partzialki lerrokatuta egon daitezkeelako eremu-baldintzak aldatu ondoren ere.

Histeresiaren begizta ulertzea

Histeresi begiztak honako hauen arteko erlazioa deskribatzen du:

• Eremu magnetikoaren indarra (H)

• Fluxu magnetikoaren dentsitatea (B)

B = f(H)

Eremu magnetikoak handituz eta gutxituz gero bide desberdinak jarraitzen dituzte, memoria magnetikoaren portaera erakusten duen begizta itxi bat sortuz.Histeresi-begizta zabalago batek, oro har, energia-galera handiagoa, bero-sorkuntza handiagoa eta eraginkortasun orokorra murriztea adierazten du.

Transformadoreen, motorren eta potentzia sistemen diseinuan zehar histeresi kurbak aztertzen dira, gehiegizko galerek epe luzerako estres termikoa sor dezaketelako.

Etengailu moduko elikadura-iturri praktikoetan, ferrita-materialak sarritan hobesten dira, silizio-altzairuaren galerak nabarmen handitzen direlako maiztasun handiko funtzionamenduetan.

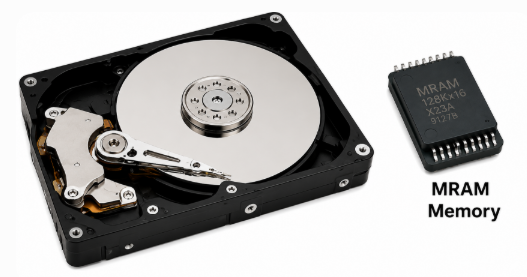

Irudia 5. Biltegiratze gailu magnetikoak datuak gordetzeko histeresia erabiltzen dutenak

Histeresi magnetikoa Datuak biltegiratzeko

Disko gogorrak eta memoria magnetikoaren teknologiak histeresian oinarritzen dira.Material magnetikoek energia kendu ondoren magnetizazioa mantentzen dutenez, informazioa gordetzen da etengabeko potentzia elektrikorik gabe.

Erabilera arruntak disko gogorrak, zinta magnetikoen sistemak eta ausazko sarbide-memoria magnetoresistiboa (MRAM) teknologiakoak dira, eta horiek guztiak histeresi magnetikoan oinarritzen dira datuak gordetzeko eta biltegiratze ez-hegazkorraren gaitasunetarako.

Nukleo magnetikoaren materialak eta eraginkortasunaren konparaketa

Nukleoaren materialaren hautaketak zuzenean eragiten die histeresi-galerei, eraginkortasunari, bero-sorkuntzari eta epe luzeko errendimenduari transformadoreetan eta kommutazio-sistemetan.Material ezberdinek modu ezberdinean erantzuten diete eremu magnetikoei v ariat ioiengatik egitura atomikoaren, koertzibitatearen, iragazkortasunaren eta atxikipen magnetikoaren ezaugarrien ondorioz.Desberdintasun hauek bereziki garrantzitsuak dira transformadoreetan, induktoreetan, elikatze-iturri kommutazioetan, motor elektrikoetan eta maiztasun handiko potentzia-sistemetan.

Nukleo magnetiko arrunten materialen konparaketa

Materiala	Maiztasuna	Erlatiboa Nukleoaren galera	Erlatiboa Kostua	Tipikoa Aplikazioak
Siliziozko altzairua	50-60 Hz	Moderatua	Baxua	Erabilgarritasun transformadoreak, motorrak
Ferrita	kHz–MHz	Baxua	Ertaina	SMPS, RF zirkuituak, EMI zapalkuntza
Metal amorfoa	50-400 Hz	Oso baxua	Alta	Energia eraginkorrak diren transformadoreak

Material guztiek funtzionamendu magnetikoa onartzen duten arren, haien errendimendua nabarmen alda daiteke baldintza praktikoetan.Materialen hautaketa sarritan funtzionamendu-eskakizunen araberakoa da, errendimendu teorikoa bakarrik baino.

Adibidez, erabilgarritasun-transformadoreek sarritan siliziozko altzairua erabiltzen dute bere kostu-eraginkortasuna eta aspaldiko fidagarritasunagatik.Maiztasun handiko elikatze-iturriek ferrita erabiltzen dute normalean, bere erresistentzia elektriko handiak korronte ertainen galerak murrizten dituelako.Energia-eraginkortasuna duten transformatzaileek gero eta material amorfo gehiago erabiltzen dituzte, galera txikiagoak epe luzerako errendimendua hobetu dezaketelako.Konpromiso hauek ulertzeak portaera termikoa, eraginkortasun-helburuak eta funtzionamendu-eskakizunak orekatzen laguntzen du.

Material magnetiko bigunak vs gogorrak

Material magnetikoak, oro har, bigun eta gogor kategoriatan banatzen dira magnetizatu eta desmagnetizatu diren erraztasunaren arabera.

Jabetza	Leuna Material magnetikoak	Gogorra Material magnetikoak
Koertzibitatea	Baxua	Alta
Histeresiaren galera	Behea	Gorago
Erabilera nagusia	Transformadoreak	Iman iraunkorrak
Datuak atxikitzea	Baxua	Alta

Material magnetiko bigunak egoera magnetikoak azkar alda ditzakete energia nahiko baxuarekin.Ziklo magnetiko errepikatua gertatzen den transformadoreetan eta induktoreetan hobesten dira.

Material magnetiko gogorrek desmagnetizazioari aurre egiten diote eta propietate magnetikoak mantentzen dituzte denbora luzeagoz.Material hauek iman iraunkorretan eta biltegiratze sistema magnetikoetan erabiltzen dira.

Hautapen praktikoak

Nukleo magnetikoko material bat hautatzeak histeresi-galera txikiena duen aukera hautatzea baino gehiago dakar.Materialen aukeraketa kontu praktikoen araberakoa da, hala nola funtzionamendu-maiztasuna, baldintza termikoak, eraginkortasun-helburuak, tamaina-murrizketak, potentzia manipulatzeko eskakizunak eta kostu orokorra.Faktore hauek taldean eragina dute errendimenduan, fidagarritasunean eta aplikazio zehatzetarako egokitasuna.

Adibidez, maiztasun handiko kommutazio-iturri batek, oro har, ferrita-nukleoei etekina ateratzen die, aldatze azkarrean galera txikiagoak direlako.Bien bitartean, sareko maiztasun estandarretan funtzionatzen duten zerbitzu-transformadoreek silizio-altzairua erabiltzen jarrai dezakete kostu-eraginkortasuna eta fidagarritasun frogatua dutelako.

Materialen hautaketak zuzenean eragiten du epe luzeko eraginkortasuna, portaera termikoa eta sistemaren errendimendu orokorra.Konpromiso hauek ulertzeak aplikazioen eskakizunekin hobeto bat datozen material magnetikoak aukera ditzakezu.

Gailu Erdieroaleetan Histeresia

Irudia 6. SCR eta TRIAC Gailuak Aldaketa Aplikazioetan erabiltzen dira

Tiristoreak tentsio handiko eta korronte handiko aplikazioetarako diseinatutako erdieroaleen kommutazio-gailuak dira.Kontrol-seinaleei etengabe erantzuten dieten transistore konbentzionalek ez bezala, tiristorek gailua aktibatu ondoren eroale izaten jarraitzeko mekanismoa erabiltzen dute.

Funtzionamendu-jokabide honek memoria-ezaugarri bat sortzen du, gailuaren irteera bere aurreko egoeraren araberakoa baita neurri batean.Aktibatu ondoren, eroapena jarraitzen du funtzionamendu-baldintzak muga elektriko espezifikoen azpitik jaitsi arte.

Nola funtzionatzen duen Latching Portaera

bezalako gailuak Silizio kontrolatutako zuzengailuak (SCR) eta TRIACak uneko ezaugarriak atxikitzen eta eustean fidatu.

Atearen pultsu bat jaso ondoren, gailua egoera eroalean sartzen da eta funtzionatzen jarraitzen du atearen seinalea kenduta ere.Eroapena gelditzen da korrontea euste-korrontearen atalasearen azpitik jaisten denean.

Aktibazioa eta desaktibazioa baldintza elektriko desberdinetan gertatzen direnez, tiristorek histeresiaren antzeko portaera erakusten dute.

Errendimenduan eragina duten funtsezko parametroak

• Latching Current: Aktibatu eta berehala behar den gutxieneko korrontea.

• Euste-korrontea: eroapena mantentzeko behar den gutxieneko korrontea.

• Gate Trigger Current: gailua aktibatzeko behar den korrontea.

• Blokeatzeko tentsioa: OFF-egoeraren tentsio-gaitasun maximoa.

Adibidea Gailua aukeratzeko eszenatokia

Aplikazioa	Iradokitakoa Gailua	Arrazoia
Fan abiadura kontrolatzailea	BT136 TRIAC	Bi norabideko AC kommutazioa gaitasuna
Motor industrialaren kontrola	TYN612 SCR	Tentsio eta korronte handiagoak maneiatzeko gaitasuna
Hezkuntza zirkuituak	TIC106 SCR	Potentzia baxuko funtzionamendu sinplea eta irisgarritasuna

Hautaketa-prozesua gailuak ingurune eragilearekin erlazionatzen duenaren araberakoa da askotan.

Adibidez, etxeko haizagailuen abiadura kontrolagailu edo argi-dimmer batek normalean erabiltzen du BT136 TRIAC bere bidirekziozko kommutazio-gaitasunak AC kontrola errazten duelako.Korronte alternoa bi noranzkoetan ibiltzen denez, TRIAC batek AC zikloaren bi erdietan zehar eroa daiteke, kommutazio-osagai gehigarririk behar izan gabe.Ezaugarri honek zirkuituaren konplexutasuna murrizten du eta inplementazioa praktikoagoa bihurtzen du kontsumo-elektronika trinkoan.

Motor-kontroleko sistema industrialak alde egin dezake TYN612 SCR, potentzia handiagoko baldintza eta funtzionamendu-ingurune zorrotzagoak kudeatzeko diseinatuta dagoena.Korronte-karga handiagoak eta potentzia-erregulazio-eskakizunak dituzten aplikazioek etengailu-gaitasun sendoagoa eta sendotasuna hobetzen dute.

Hezkuntza-proiektuetarako eta potentzia baxuko kontrol-aplikazioetarako, TIC106 SCR aukera praktikoa izaten jarraitzen du, funtzionamendu-jokaera sinpleagatik eta esperimentaziorako irisgarritasunagatik.Sarritan erabiltzen da hasierako kommutazio-zirkuituetan, non ulertzeko eta inplementatzeko erraztasuna garrantzitsuak diren.

Aplikazioetan oinarritutako ikuspegi honek erakusten du gailuen hautaketa zehaztapen elektrikoen araberakoa ez ezik, sistemaren eskakizunen, funtzionamendu-baldintzen eta diseinu praktikoen kontuen araberakoa ere.

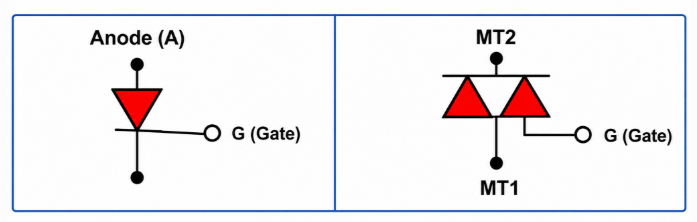

Irudia 7. SCR eta TRIAC sinboloak Aldaketa-egitura desberdinak erakusten dituztenak

SCR vs TRIAC

Ezaugarri	SCR	TRIAC
Egungo Norabidea	Norabide bat	Bi norabide
AC Aldaketa	Mugatua	Bikaina
DC Aplikazioak	Ohikoa	Gutxiago
Potentzia Kontrola	Alta	Moderatua
Erabilera tipikoa	Industria-sistemak	Merkataritza gailu elektronikoak

Histeresia Konparatzaile eta Schmitt Trigger Zirkuituetan

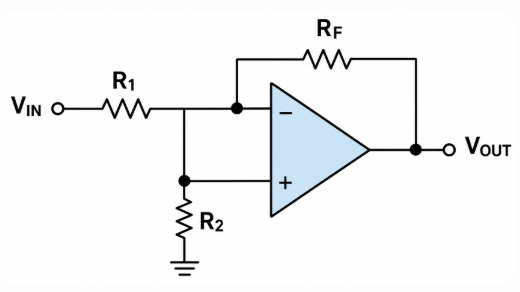

Irudia 8. Histeresirako Feedback Positiboa erabiliz Konparazio Zirkuitua

Konparazio-zirkuituek elektronikako histeresiaren aplikazio praktikoenetako bat adierazten dute.Haien helburua sarrerako seinale bat erreferentziako tentsio batekin alderatzea eta konparazioaren emaitzaren arabera irteera bat sortzea da.

Benetako sistemak sarritan funtzionatzen dute zarata elektrikoa, uhina eta seinaleen gorabeherak dituzten inguruneetan.Baldintza hauetan, v ariat ioi txikiek atalase-mailatik gertu izan dezakete irteerako koherentzian eragina izan dezakete.

Histeresia atalasearen portaera hobetzen du kommutazio-maila bereiziak sortuz, konparazio-zirkuituek seinale-baldintza aldaketetan fidagarritasun handiagoz funtziona dezaten.

Konparatzailea Errendimenduen Konparazioa

Parametroa	gabe Histeresia	Horrekin Histeresia
Triggering faltsua	Maiz	Gutxienekoa
Aldaketa Egonkortasuna	Atalase Hurbileko eskasa	Egonkorra
Erreleboko berriketa	Ohikoa	Arraroa
Zarata-sentsibilitatea	Alta	Murriztua
Irteeraren fidagarritasuna	Moderatua	Hobetua

Konparaketak erakusten du zergatik erabiltzen den histeresia sentsoreen interfazeetan, sistema txertatuetan eta kontrol industrialaren aplikazioetan.

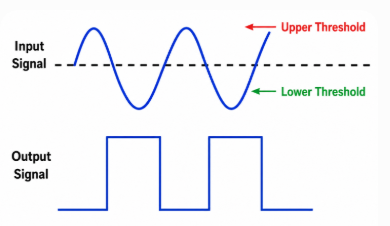

Irudia 9. Schmitt Trigger Eragiketa Goiko eta Beheko Atalaseak erabiliz

Schmitt Trigger eragiketa ulertzea

Schmitt-en abiarazle batek nahita erabiltzen du feedback positiboa histeresia sortzeko, beraz, ez da atalase-tentsio bakarrean aldatzen.Horren ordez, bi etengailu-puntu ezberdin erabiltzen ditu: goiko atalase-tentsioa eta behe-atalase-tentsioa.Horrek seinaleen trantsizioak garbiagoak eta egonkorragoak egiten ditu.Sistema txertatu praktikoetan, Schmitt-en abiarazleak sentsoreen interfazeetan eta etengailu mekanikoen sarreretan gehitzen dira sarritan, seinalearen gorabehera txikiek, zaratak edo kontaktuen erreboteek, bestela, nahi gabeko irteera-trantsizio anitz sor ditzaketelako.

Histeresia Op-Amp eta Potentzia Elektronikan

Eragiketa-anplifikagailuak oso erabiliak dira sentsibilizazio-sistemetan, seinaleen prozesamenduan eta kontrol-zirkuitu analogikoetan, sentsibilitateagatik eta anplifikazio-gaitasunagatik.Sarrerako seinaleak poliki aldatzen direnean edo atalase-baldintzetik gertu funtzionatzen dutenean, gorabehera txikiek aldaketen koherentzian eragina izan dezakete eta irteerako portaera ezegonkorra sor dezakete.

Errendimendua hobetzeko, op-amp-zirkuituek sarritan histeresia sartzen dute feedback-sare positiboen bidez.Ikuspegi honek aktibazio- eta desaktibazio-atalase bereiziak sortzen ditu, aldaketa-jokabidea sarrera-baldintza aldaketetan kontrolatuago egotea ahalbidetuz.

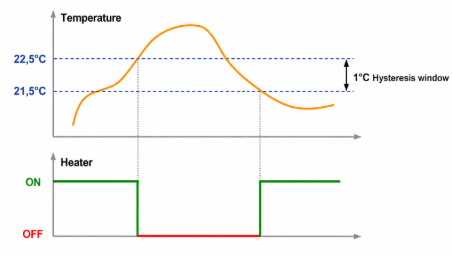

Histeresiaren adibide praktiko bat agertzen da Aire girotuko sistema adimendunak.

Demagun giro-tenperatura helburu duen sistema bat 26°C.Histeresi-leihorik gabe, tenperatura-aldaketa txikiek ezarri-puntuaren inguruan behin eta berriz eragin dezakete konpresorearen funtzionamendua.

Funtzionamendu-baldintzen adibideen artean hozte-aktibazioa at 28°C eta hozte desaktibatzea at 24°C.

Hau 4°C bereizketak histeresi-leiho bat sortzen du, beharrezkoa ez den aldatze-jarduera murrizten duena eta sistemak tenperatura-tarte zabalago batean funtzionatzea ahalbidetzen du egoera aldatu aurretik.

Sistema konparatiboaren portaera

Kontrola Metodoa	Konpresorea Zikloak Orduko	Eragina
Histeresirik gabe	Alta	Konpresoreen higadura areagotu eta funtzionamendu ezegonkorra
4°C-ko histeresi-leihoarekin	Behea	Eraginkortasuna hobetu eta murriztu aldaketa jarduera

Goiko balioek funtzionamendu-portaera konparatiboa adierazten dute, neurketa finkoak baino, aldakuntza-maiztasuna gelaren tamainaren, baldintza termikoen, isolamenduaren kalitatearen eta ingurumen-faktoreen arabera aldatzen delako.

Hala ere, konparaketak diseinu printzipio garrantzitsu bat erakusten du.Histeresi-tarte estuak edo absenteak dituzten sistemak behin eta berriz alda daitezke atalasearen inguruko egoerak, tentsio elektrikoa areagotuz eta osagaien iraupena murriztuz.Eragiketa-leiho zabalagoek, oro har, txirrindularitza-maiztasuna murrizten dute eta funtzionamendu-koherentzia hobetzen dute.

Sistema praktikoetan, kommutazio-jarduera murriztuak energia-eraginkortasuna hobetu dezake, estres termikoa gutxitu eta konpresoreen bizitza luzeagoa onartzen du.Antzeko kontrol-metodoak asko erabiltzen dira ingurumen-sistemetan, industria-tenperatura-erregulazioan eta kontsumo-elektronikoan, non atalasearen portaera egonkorra garrantzitsua den.

Adibide honek histeresiak zirkuituen portaeran ez ezik, mundu errealeko sistemaren errendimenduan eta epe luzerako fidagarritasunean ere nola eragiten duen erakusten du.

Histeresiaren Neurketa eta Karakterizazioa

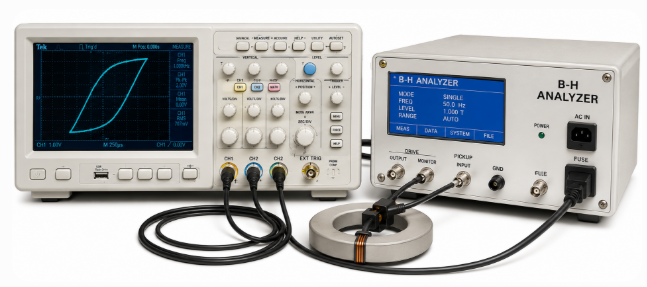

Irudia 10. Histeresia neurtzeko osziloskopioa eta B-H analizatzailea

Histeresia neurtzeak osagaiek funtzionamendu-baldintza aldakorren aurrean nola jokatzen duten ebaluatzen laguntzen du.Histeresia dagoen ala ez identifikatzea baino, neurketek aldatze-jokaerari, eraginkortasunari eta epe luzeko errendimenduari zenbaterainoko eragina duen ere zehazten dute.

Aztertutako sistemaren arabera tresna desberdinak erabiltzen dira:

• Osziloskopioak - konparagailuak eta Schmitt-en abiarazleak bezalako zirkuituetan kommutazio-atalaseak eta seinale-portaera bistaratu.

• B-H Kurba-Analizerak - material magnetikoak ebaluatu koertzibitatea, erretentibitatea eta histeresi-galerak neurtuz.

• Karakterizazio Magnetikoko Sistemak - ikerketa eta biltegiratze teknologietan portaera magnetikoa aztertzea.

• Proba Sistema Automatizatuak - hobetu errepikakortasuna eta eskala handiko osagaien probak.

Neurketa arruntak honako hauek dira:

• Koertzibitatea - hondar magnetizazioa kentzeko beharrezkoa den eremu magnetikoaren indarra

• Erretentibitatea - eremua kendu ondoren geratzen den magnetizazioa

• Histeresiaren barrutia - aldatzeko atalaseen arteko bereizketa

• Switching Thresholds - egoera aldaketak eragiten dituzten balioak

Neurketaren emaitzek zuzenean eragiten dute materialaren aukeraketan eta sistemaren diseinuan.Gehiegizko histeresi galerek bero-sorkuntza areagotu dezakete, eta gaizki hautatutako atalaseek funtzionamendu-koherentzia murriztu dezakete.

Diseinu elektronikoan histeresia optimizatzea

Histeresia vs Sistema Ez-Histeretikoak

Ezaugarri	Histeresia	Ez-Histeretikoa
Zarata Immunitatea	Alta	Baxua
Egonkortasuna	Hobe	Gutxiago egonkorra
Aldaketa Maiztasuna	Behea	Gorago
Sentikortasuna	Behea	Gorago
Gezurra Triggering	Murriztua	Ohikoagoa
Epe luzera Fidagarritasuna	Hobe	Murriztua

Konparaketa honek erakusten du zergatik nahita sartzen den histeresia sistema praktiko askotan.

Hainbat faktorek histeresiaren portaeran eragiten dute, besteak beste, zarata elektrikoa, funtzionamendu-tenperatura, karga v ariat ioia, kommutazio-abiadura, baldintza termikoak eta erantzun-eskakizunak.Diseinu-oreka aproposa aplikazioaren eta ingurune eragilearen araberakoa da.

Erronkak eta Etorkizuneko Ikerketa Ildoak

Histeresia sistemaren portaera hobetzen badu ere, diseinu-erronkak ere sor ditzake gailuak txikiagoak diren heinean eta abiadura handiagoan funtzionatzen duten heinean.

Histeresiarekin lotutako egungo erronkei dagozkien energia-galerak sistema magnetikoetan, bero-sorkuntza, materialaren zahartzearen efektuak, modelizazioaren konplexutasuna eta funtzionamendu-maiztasun handietan galerak areagotzea.Muga horiek eraginkortasun orokorra, fidagarritasuna eta epe luzerako sistemaren errendimendua eragin dezakete.

Etengabeko ikerketek galera baxuko material magnetikoak, AI-k lagundutako optimizazio teknikak, memoria espintronikoko teknologiak, histeresi moldagarria kontrolatzeko metodoak eta erdieroale sistema aurreratuak aztertzen jarraitzen dute.Garapen hauek eraginkortasuna hobetzea, galerak murriztea eta sistemaren portaera adimentsuagoa onartzen dute.

Etorkizuneko sistema elektronikoek gero eta gehiago har ditzakete histeresi-teknikak, funtzionamendu-portaera automatikoki doitzen dituzten baldintza aldakorren arabera.Gailuek abiaduran eta konplexutasunean aurrera egiten jarraitzen duten heinean, histeresiaren kontrola eraginkorra kontuan hartuko da sistema elektronikoen diseinuan.

Ondorioa

Histeresia sistema elektronikoek fidagarritasun handiagoz funtzionatzen laguntzen dute, egonkortasuna hobetuz eta nahi ez diren aldaketen portaera murriztuz.Material magnetikoetan, gailu erdieroaleetan, kontrol sistemetan eta potentzia elektronikan oso erabilia da, non funtzionamendu-baldintzak etengabe aldatzen diren.Aplikazio batzuetan energia-galerak sor ditzakeen arren, histeresiaren diseinu egokiak eraginkortasuna eta epe luzerako errendimendua hobetu ditzake.Histeresia ulertzeak zirkuituen diseinuan eta sistemaren optimizazioan erabaki hobeak ahalbidetzen ditu.
